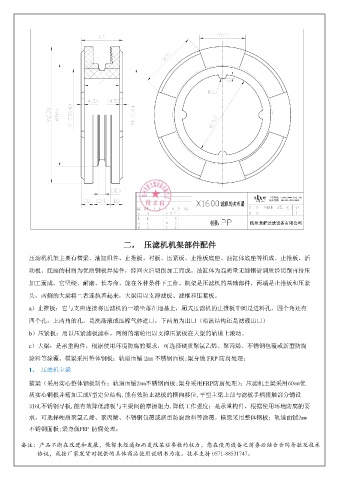

二， 压滤机机架部件配件

压滤机机架主要有横梁、油缸组件、止推板、衬板、压紧板、止推板底座、油缸体底座等组成。止推板、活

动板、底座的材质为优质钢板焊接件，经回火后切削加工而成。油缸体为高质量无缝钢管调质经切削再挤压
加工而成。它坚硬、耐磨、长寿命、能在各种条件下工作。机架是压滤机的基础部件，两端是止推板和压紧

头，两侧的大梁将二者连执着起来，大梁用以支撑滤板、滤框和压紧板。

a）止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料孔，四个角还有

四个孔，上两角的孔，是洗涤液或压榨气体进口，下两角为出口（暗流结构还是滤液出口）
b）压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。

c）大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐

涂料等涂覆。横梁采用整体钢板；轨道面铺 2mm 不锈钢面板;梁身做 FRP 防腐处理；
1、 压滤机主梁

横梁（采用实心整体钢板制作；轨道面铺2mm不锈钢面板;梁身采用FRP防腐处理）；压滤机主梁采用60mm优

质实心钢板并精加工成V型定位结构,能有效防止滤板的横向移位,平型主梁上部与滤板手柄接触部分铺设
316L不锈钢导板,能有效降低滤板与主梁间的摩擦阻力,降低工作强度；是承重构件，根据使用环境防腐的要

求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。横梁采用整体钢板；轨道面铺2mm
不锈钢面板;梁身做FRP 防腐处理；

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
