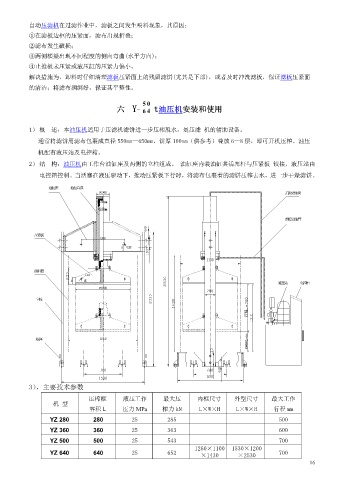

Page 45 - 压滤机过滤技术

自动压滤机在过滤作业中，滤板之间发生喷料现象，其原因：
①在滤板边框的压紧面，滤布出现折叠；
②滤布发生破损；

③两侧横梁出现不同程度的侧向弯曲(水平方向)；
④止推板未压紧或液压缸的压紧力偏小。
解决措施为，卸料时仔细清理滤板压紧面上的残留滤饼(尤其是下部)，或者及时冲洗滤板，保证滤板压紧面
的清洁；将滤布捆绑好，保证其平整性。

5 0
六 Y- 6 4 t油压机安装和使用

1） 概 述：本油压机适用于压滤机滤饼进一步压榨脱水，是压滤 机的辅助设备。
通常将滤饼用滤布包裹成直径 550mm—650mm，饼厚 100mm（供参考）叠放 6—8 层，即可开机压榨。油压

机配有液压站及电控箱。
2） 结 构：油压机由工作台油缸座及两侧的立柱组成。 油缸座内装油缸其活塞杆与压紧板 铰接，液压站由

电控箱控制。当活塞在液压驱动下，推动压紧板下行时，将滤布包裹着的滤饼压榨去水，进一步干燥滤饼。

油缸座 油缸总成
后腔进油管

前腔进油管

压紧板

储料筒

液压站 电控柜

立柱

行程

底座
压榨极限区

3），主要技术参数

压榨框 液压工作 最大压 内框尺寸 外型尺寸 最大工作
机 型
容积 L 压力 MPa 榨力 kN L×W×H L×W×H 行程 mm

YZ 280 280 25 285 500
YZ 360 360 25 363 600
YZ 500 500 25 543 700
1260×1100 1530×1200
YZ 640 640 25 652 ×1430 ×2530 700
16
