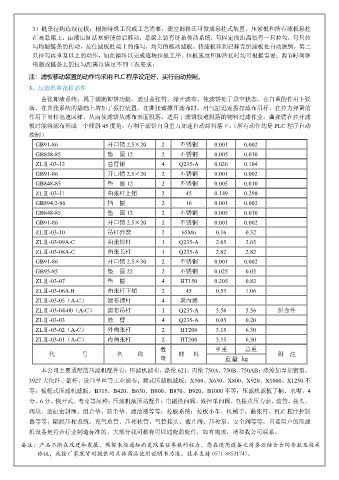

3）链条拉钩连续拉板：根据特殊工况或工艺需要，滤室部件还可做成悬挂式装置。压紧板和所有滤板悬挂
在高悬梁上，由液压缸活塞驱使前后移动，悬梁上装有链条传动系统，每固定段距离装有一只拉勾，每只拉
勾均随链条的传动，拉住滤板挂架上的拖勾，均匀的拖动滤板，待滤板移到已卸完饼滤板处自动脱钩，第二
只拉勾再重复以上的动作，如此循环以完成逐块拉板工序。拉板速度和卸渣延时均可根据需要；调节时间继
电器或链条上的拉勾距离以满足不同工况要求；

注：滤板移动装置的动作均采用 PLC 程序设定好，实行自动控制。

3、压滤机曲张杆部件
曲张卸渣系统：属于辅助卸饼功能，通过曲张臂，撑开滤布，使滤饼处于悬空状态，在自重的作用下脱
落。在曲张系统的基础上增加了振打装置，在曲张臂撑开滤布时，用气缸迅速振打滤布吊杆，在拉力弹簧的
作用下吊杆迅速回弹，从而使滤饼从滤布表面脱落。适用于滤饼较难脱落的物料过滤作业。曲张臂在拉开滤
板时能将滤布形成一个倾斜 45 度角，有利于滤饼自身重力加速自动卸料落下。（所有动作均是 PLC 程序自动
控制）
GB91-86 开口销 2.5×20 2 不锈钢 0.001 0.002
GB848-85 垫 圈 12 2 不锈钢 0.005 0.010
ZLⅡ-03-12 悬臂销 4 Q235-A 0.026 0.104
GB91-86 开口销 2.5×20 2 不锈钢 0.001 0.002

GB848-85 垫 圈 12 2 不锈钢 0.005 0.010
ZLⅡ-03-11 曲张杆上销 2 45 0.149 0.298
GB894.2-86 挡 圈 2 16 0.001 0.002
GB848-85 垫 圈 12 2 不锈钢 0.005 0.010
GB91-86 开口销 2.5×20 2 不锈钢 0.001 0.002
ZLⅡ-03-10 吊杆弹簧 2 65Mn 0.16 0.32
ZLⅡ-03-09A-C 曲张短杆 1 Q235-A 2.65 2.65
ZLⅡ-03-08A-C 曲张长杆 1 Q235-A 2.82 2.82

GB91-86 开口销 2.5×30 2 不锈钢 0.001 0.002
GB95-85 垫 圈 22 2 不锈钢 0.025 0.05
ZLⅡ-03-07 垫 圈 4 HT150 0.205 0.82
ZLⅡ-03-06A.B 曲张杆下销 2 45 0.53 1.06
ZLⅡ-03-05（A-C） 滤布撑杆 4 聚丙烯
ZLⅡ-03-04-00（A-C） 滤布吊杆 1 Q235-A 5.56 5.56 组合件

ZLⅡ-03-03 悬 臂 4 Q235-A 0.05 0.20
ZLⅡ-03-02（A-C） 外曲张杆 2 HT200 3.15 6.30
ZLⅡ-03-01（A-C） 内曲张杆 2 HT200 3.15 6.30
数 单重 总重
代 号 名 称 材 料 附 注
量 重量 ㎏
本公司主要通配的压滤机配件有：压滤机滤布，涤纶 621、丙纶 750A、750B、750AB；涤纶加厚加密型，

3927 大化纤、箭杆、进口单丝等工业滤布；厢式压滤机滤板：X500、X630、X800、X920、X1000、X1250 不
等；板框式压滤机滤板，B315、B420、B630、B800、B870、B920、B1000 不等；压滤机滤板手柄、水嘴，4
分、6 分、快开式、考克等品种；压滤机液压站配件：电磁换向阀、液控单向阀、电接点压力表、油管、接头、

阀块、油缸密封圈、组合垫、防尘垫、滤油器等等；拉板系统：拉板小车、机械手、曲张臂、PLC 程序控制
器等等；隔膜压榨系统：充气总管、压榨软管、气管接头、截止阀、压榨泵、安全阀等等；只要用户的压滤
机设备是符合行业制造标准的，大部分我司都有可以通配的配件，如有需求，请和我公司联系。

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
