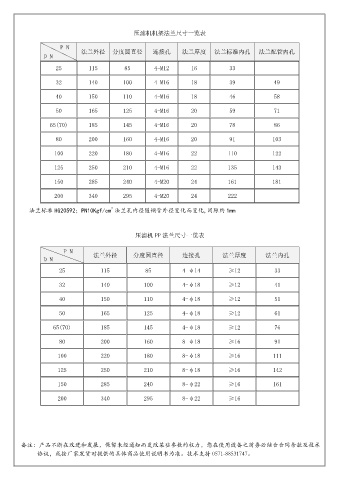

压滤机机架法兰尺寸一览表

P N
法兰外径 分度圆直径 连接孔 法兰厚度 法兰标准内孔 法兰配管内孔
D N
25 115 85 4-M12 16 33

32 140 100 4-M16 18 39 49

40 150 110 4-M16 18 46 58

50 165 125 4-M16 20 59 71

65(70) 185 145 4-M16 20 78 86

80 200 160 4-M16 20 91 103

100 220 180 4-M16 22 110 122

125 250 210 4-M16 22 135 143

150 285 240 4-M20 24 161 181

200 340 295 4-M20 24 222

2
法兰标准 HG20592; PN10Kgf/cm 法兰孔内径随钢管外径变化而变化,间隙约 1mm

压滤机 PP 法兰尺寸一览表

P N
D N 法兰外径 分度圆直径 连接孔 法兰厚度 法兰内孔

25 115 85 4-φ14 ≥12 33

32 140 100 4-φ18 ≥12 41

40 150 110 4-φ18 ≥12 51

50 165 125 4-φ18 ≥12 61

65(70) 185 145 4-φ18 ≥12 76

80 200 160 8-φ18 ≥16 91

100 220 180 8-φ18 ≥16 111

125 250 210 8-φ18 ≥16 142

150 285 240 8-φ22 ≥16 161

200 340 295 8-φ22 ≥16

备注：产品不断在改进和发展，保留未经通知而更改某些参数的权力，您在使用设备之前务必结合合同条款及技术
协议，或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
