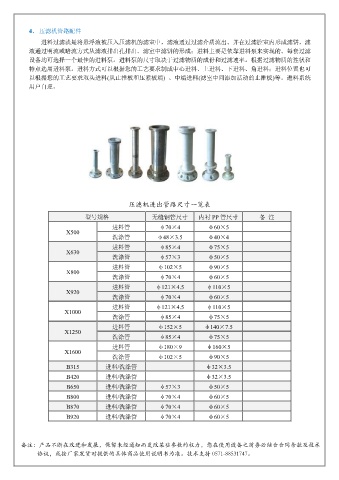

4、 压滤机管路配件

               进料过滤就是将悬浮液被压入压滤机的滤室中,滤液通过过滤介质流出。并在过滤腔室内形成滤饼,滤
           液通过明流或暗流方式从滤液排出孔排出。滤室中滤饼的形成;进料主要是依靠进料泵来实现的。每套过滤
           设备均可选择一个最佳的进料泵。进料泵的尺寸取决于过滤物质的成份和过滤速率。根据过滤物质的性状和
           特点选用进料泵。进料方式可以根据您的工艺要求制成中心进料、上进料、下进料、角进料;进料位置也可
           以根据您的工艺要求双头进料(从止推板和压紧板端)  、中端进料(滤室中间添加活动的止推板)等。进料系统
           用户自理,












                                              压滤机进出管路尺寸一览表

                               型号规格                   无缝钢管尺寸           内衬 PP 管尺寸            备  注
                                        进料管              φ70×4            φ60×5
                        X500
                                        洗涤管             φ48×3.5           φ40×4

                                        进料管              φ85×4            φ75×5
                        X630
                                        洗涤管              φ57×3            φ50×5
                                        进料管             φ102×5            φ90×5
                        X800
                                        洗涤管              φ70×4            φ60×5
                                        进料管             φ121×4.5          φ110×5
                        X920
                                        洗涤管              φ70×4            φ60×5

                                        进料管             φ121×4.5          φ110×5
                        X1000
                                        洗涤管              φ85×4            φ75×5
                                        进料管             φ152×5           φ140×7.5
                        X1250
                                        洗涤管              φ85×4            φ75×5
                                        进料管             φ180×9            φ160×5
                        X1600
                                        洗涤管             φ102×5            φ90×5
                        B315          进料/洗涤管                             φ32×3.5
                        B420          进料/洗涤管                             φ32×3.5
                        B650          进料/洗涤管             φ57×3            φ50×5
                        B800          进料/洗涤管             φ70×4            φ60×5
                        B870          进料/洗涤管             φ70×4            φ60×5

                        B920          进料/洗涤管             φ70×4            φ60×5



        备注:产品不断在改进和发展,保留未经通知而更改某些参数的权力,您在使用设备之前务必结合合同条款及技术
              协议,或按厂家发货时提供的具体商品使用说明书为准。技术支持 0571-88531747。
